電纜拖鏈的基本選型
2016-5-4 13:10:58點擊：
1）拖鏈的定義和用途：
拖鏈俗稱“坦克鏈”，在電纜，油管，氣管等需要來回移動的場合,為了防止其糾纏,磨損,拉脫,勾掛和散亂,常把電纜，油管，氣管等放入保護拖鏈中,對其形成保護,并且電纜，油管，氣管等還能隨拖鏈實現來回移動,避免發生電纜糾纏,磨損,拉脫,勾掛和散亂等現象.同時實現等距離的移動行程，可節省一半的電纜長度，從而降低成本。
2）拖鏈結構說明：
1.拖鏈基本構成：橫梁，側板，及接頭；拖鏈本體是根據內高和節距的不同而分成不同的系列；因此每個系列的拖鏈的內高和節距是固定的，何為節距，節距是指相鄰兩鏈節中心點之間的距離；例如的0345系列拖鏈，其內高為固定的20毫米，節距為固定的34.5毫米；
2.拖鏈每個系列可根據起不同的內寬和彎曲半徑，蓋板打開方式，又可將相同系列拖鏈分成不同的規格；例如的0345系列拖鏈，我們可根據內寬和彎曲半徑的不同，而組合成不同規格的型號。
3）如何選型—針對拖鏈完全懸空狀態下應用的5個最重要的設計步驟：
通常選型前需知以下細節：拖鏈將應用于什么樣設備上；拖鏈安裝方式；使用環境；移動速度；移動加速度；單位負載（即內部線纜，油管或氣管等直徑和單位重量）；移動行程，使用頻率等。
電纜和氣管，液壓管的數量，類型，直徑?jīng)Q定了拖鏈內腔的尺寸和如何分配；
首先要保證負載的拖鏈內部合理均勻分部（重量均勻分布，空間合理分布,液壓管,氣管,油管和電纜最好用豎隔片分隔成單獨的空間；同種負載數量比較多，直徑差異比較大的話也最好用豎隔片隔開；若有多層排布的話，也可采用橫隔片在高度方向進行分隔；
其次保證負載能夠在拖鏈內部自由移動,防止排布時產生負載之間有纏繞現象；
然后根據負載的排布，計算出內高和內寬：通常情況下內高和內寬為負載排布的最大高度和最大寬度乘1.15；例如直徑為20，30，15，20，15的電纜負載，若排成一排，其所需拖鏈內高和內寬分別為34.5及115毫米；
最后看所用拖鏈?zhǔn)欠裥栌萌忾]
（在有機加工切屑和大的粉塵顆粒的情況下，
為了更好的保護負載，可選用全封閉拖鏈）
3-2計算彎曲半徑：
彎曲半徑計算取決于以下兩個因素：A）通常情況下，最大的直徑或厚度（扁平負載）及最硬的電纜決定最大允許的最小彎曲半徑；B）可獲取的安裝空間決定了允許的彎曲半徑（在拖鏈安裝空間有限的情況下）；注：在大多數必須選擇比實際電纜允許的彎曲半徑小的情況下，建議使用類似德國這種高柔性的拖鏈專用電纜，有利提高電纜的使用壽命；
彎曲半徑的計算方法：1-電纜：國產電纜彎曲半徑是其最大外徑乘8-10倍左右；進口電纜彎曲半徑是其最大外徑乘6倍左右；2-油管彎曲半徑是其最大外徑乘12倍左右；3-水管，氣管彎曲半徑是其最大外徑乘10-12倍左右；
3-3 拖鏈類型的選取（在此僅舉例德國拖鏈）：
根據以上計算出拖鏈內高和內寬和彎曲半徑，然后從德國拖鏈中選取,分類如下
A）經濟型標準應用BASIC-LINE-每個系列的內寬是固定的（橫梁可開型，橫梁不可開型，半封閉和全封閉型）
MONO系列：1）橫梁分為可打開和不可打開 2）安裝快速簡單 3）帶有綁線板的接頭 4）內高從10-42毫米，內寬從6-169毫米
QUICKTRAX系列：采用了橫梁應用特殊高柔性塑料及側板采用加玻纖的增強尼龍塑料，使得拖鏈更靜音，結構更穩定，抗扭性更強。
1）安裝快速簡單 2）結構更穩定 3）無支撐長度加長 4）橫梁可內或外打開
5）內高20，內寬從15-50
UNIFLEX系列：有多種橫梁打開方式及蓋板打開方式（分030，040，050，060類型）
1）根據設計可分橫梁內或外側打開 2）側板的特殊設計使得具有長的無支撐長度
3）高的抗扭性 4）半封閉和全封閉 5）多種分隔選擇（TSO，TS1，TS2三種形式）
6）內高17.5-44；內寬15-250。
UNIFLEX系列改進版：除了具備上面UNIFLEX的基本性能外，比其質量更輕，更靜音， 橫梁安裝更方便
1）尺寸范圍：內高26-44，內寬25-250；
B）BASICLINE—PLUS固定內寬的，快速穿線（只需用手順著橫梁方向把電纜下壓），主要應用在高速和短行程情況下。
EASYTRAX系列：橫梁采用了特殊高柔性塑料及側板采用加玻纖的增強尼龍塑料，使得拖鏈結構更穩定。
1）安裝更快速 2）結構穩定 3）無支撐長度增長 4）側板采用噪音減小設計系統，使得拖鏈更靜音 5）高的移動速度 6）內高18，內寬從15-50
PROTUM系列：適用于無支撐應用的輕小型高柔性拖鏈
1）非常長的使用壽命（由于無鏈節，故就無鏈節之間相對移動所產生的磨損）
2）振動小 3）適用于短行程和高速 4）內高15-25；內寬15-45
5）主要應用于辦公和工作車間家具
1）低振動 2）非常長的使用壽命 3）適用于無塵室 4）適用于直徑在6-30之間的電纜
C）VARIO-LINE寬度可變的拖鏈：（鋁橫梁和塑料橫梁，內外側橫梁可快速方便地打開，質量輕，強度高）
注：可選鋁橫梁和不同幾何結構的橫梁；為何德國一直以來專著于橫梁設計的研究，因?yàn)橥ㄟ^試驗測試普通塑料橫梁對電纜造成的損耗為優化塑料橫梁的3倍，是鋁制橫梁的13倍；目前除了，很少有其他廠家對此進行深入研究
K系列：堅固，高效益，適合大負載
1）堅固，結構簡單，適合于大負載
2）可選側板安裝圓形滑片（適合拖鏈側躺運行）
3）內高：38-58 內寬：68-561
MASTER系列：靜音，輕質優化設計
1）通過側板重量的優化設計，使的拖鏈本體質量更輕 2）可提供客戶訂制彎曲半徑
4）內高：33-80 內寬：50-800 5）H33，H46，LC60，LC80
M系列：帶有不同橫梁結構，使用比較廣泛的拖鏈
1）更廣泛內部空間分隔選擇 2）配有可替換特殊材料高耐磨滑片
（目前很多拖鏈廠家都沒做，可降低拖鏈維修成本 3）內高：19-87 內寬：25-800
XL系列：更大內部尺寸拖鏈
1）適合大直徑電纜，在其他塑料拖鏈空間不能滿足的情況下使用
2）帶有滑片應用 3）特殊材料加工的高耐磨滑片 4）內高：108 內寬：200-1000
3-4如何計算拖鏈長度和安裝高度：
A）計算所需拖鏈長度，可根據以下公式：L=S/2+3.14KR+nt 塑料拖鏈：n=2；鋼鏈： n=4
QUANTUM： n=12 TKR200： n=4 PROFILE，CONDUFLEX： n=9 MOBIFLEX： n=KR
B）安裝高度的計算：H=2KR+m ；塑料拖鏈：m=hG；鋼鏈： m=1.5hG QUANTUM： m=4/3hG TKR200： m=40mm
3-5請根據每種拖鏈的無支撐力-負載圖，核對所選拖鏈?zhǔn)欠裨谄溥m用范圍
補充：1）以上是拖鏈的基本選型，是在速度和加速度不大，行程不長的情況下；如果速度和加速以及行程比較長的情況下，建議向我公司詢問
2）以上選型也可作為超過實際懸空長度的長行程拖鏈選型參考，只是需要在計算拖鏈長度時應把踏腰長度計算進去，并同時配備導向槽；
4 拖鏈選型總結：
為了是拖鏈系統能夠盡可能獲取最大的使用壽命，因此在設計拖鏈系統時應嚴格按照規則去選型；因?yàn)橥湘湹氖褂脡勖坏珱Q定其使用壽命，還會影響電纜使用壽命；因此德國一直以來都會投入巨大精力對拖鏈側板結構，橫梁材質和結構，以及拖鏈附件等影響拖鏈?zhǔn)褂脡勖沫h(huán)節進行開發研究。

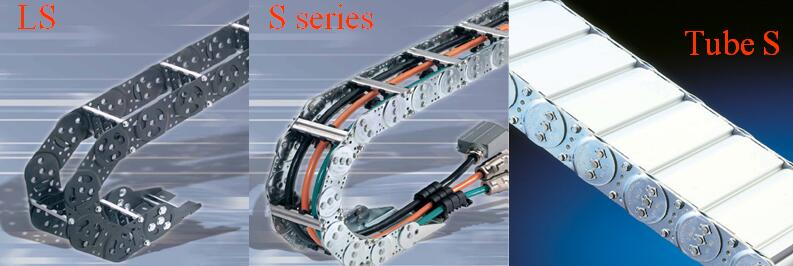

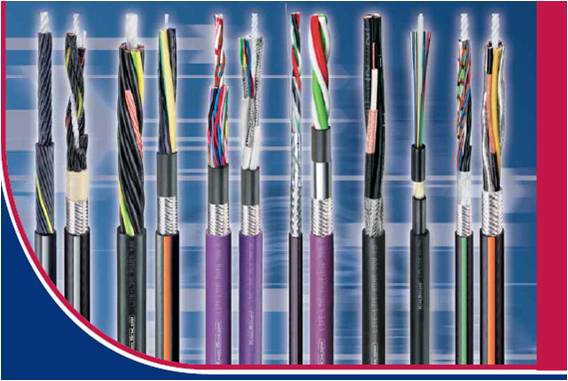

5.電纜介紹：
5-1電纜特性：
A耐油 B抗紫外線 C符合ROHS環保標準 D具有阻燃性 E高柔性，使用壽命長
F符合UL，CSA，VDE標準 F規格多 G性價比高 H 專門用于拖鏈
5-2電纜產品范圍:
A 數據電纜:分為屏蔽(PVC和PUR外護套),非屏蔽(PVC和PUR外護套)
B 動力電纜:分為屏蔽(PVC和PUR外護套),非屏蔽(PVC和PUR外護套)
PVC: 工作溫度-5~+80,耐油程度較低,適合行程短工況較好的應用.
PUR: 工作溫度-30~+90,耐油程度極高,可適合長行程急惡劣工況的應用.
5-4 電纜規格分為200系列，400系列，700系列
5-65采用短節距設計，使得電纜使用壽命延長
5-6將外護套和線芯完全的擠壓，密封在一起，事實證明了在兩者之間有良好的機械軸節，使得其使用壽命大大延長
